铠装热电偶（阻）

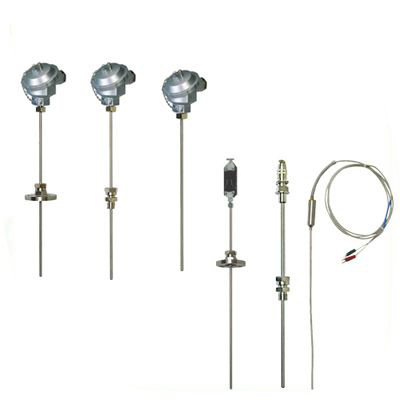

铠装热电偶元件

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃-1600℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

1.产品执行标准：
IEC584 IEC1515 GB／T16839－1997 JB／T5582－91
2.常温绝缘电阻：
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ

3.铠装热电偶响应时间应不大于下表数据：单位：s

铠装热电偶直径mm	铠装偶工作端形式区分
铠装热电偶直径mm	绝缘式响应时间 s	接壳式响应时间 s
Ф3.0	1.2	0.6
Ф4.0	2.5	0.8
Ф5.0	4.5	1.2
Ф6.0	6.0	2.0
Ф8.0	8.0	4.0

4.测量范围及允差

型号	分度号	允许误差与偶材等级
		I级		II级
		允差值	测温范围℃	允差值	测温范围℃
WRN	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRM	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRE	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRF	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRC	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRP	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600
