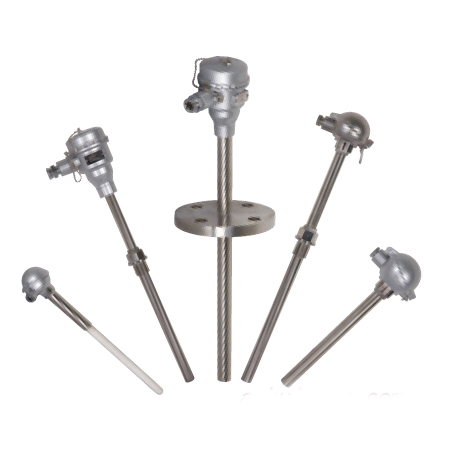

固定螺纹式装配热电偶

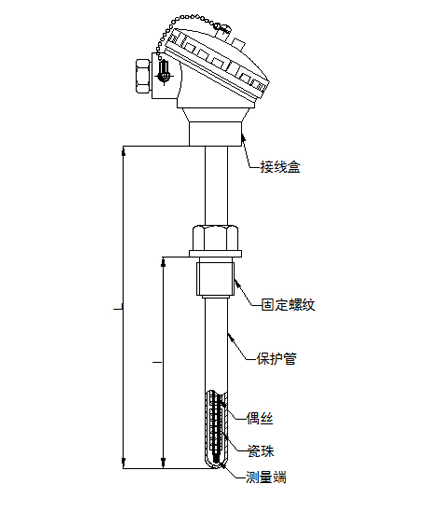

热电偶一般由五部分构成，两根热电极（或叫偶丝）是构成热电偶的核心部分（第一部分测温元件），其它部分都是围绕它展开，为了保证回路中热电势不损失以准确传递被测温度信号，必须用绝缘材料使两热电极除两端点之外的其余部分之间，及其与外界之间有可靠的绝缘（第二部分绝缘材料）；为了保护绝缘材料和偶丝，延长热电偶的使用寿命，一般还设计有保护套管（第三部分保护管）；为了安装接线使用方便，同时适应各种使用场合，一般还设计有第四部分接线装置和第五部分安装固定装置。这些就是所谓的“五部”。根据不同用途，能够测温的最基本的热电偶（即热电偶芯），没有保护管和安装固定装置。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

装配热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0度-1300度范围内液体、蒸汽和气体介质以及固体表面温度。
