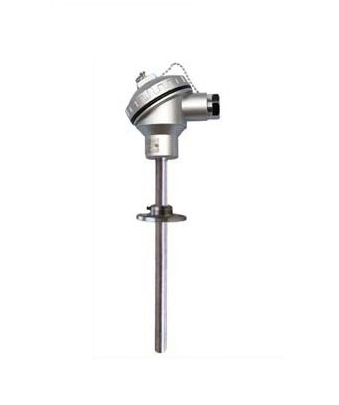

活动法兰装配式热电偶

主要技术指标：

温度测量范围和允许误差

注“t”为感温元件实测温度

热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T_0.5表示。

热电偶公称压力　

一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。应不小于其保护管外径的8～10倍（特殊产品例外）。

热电偶绝缘电阻（常温） 　　

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-热电偶的常温绝缘电阻值MΩ

b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
